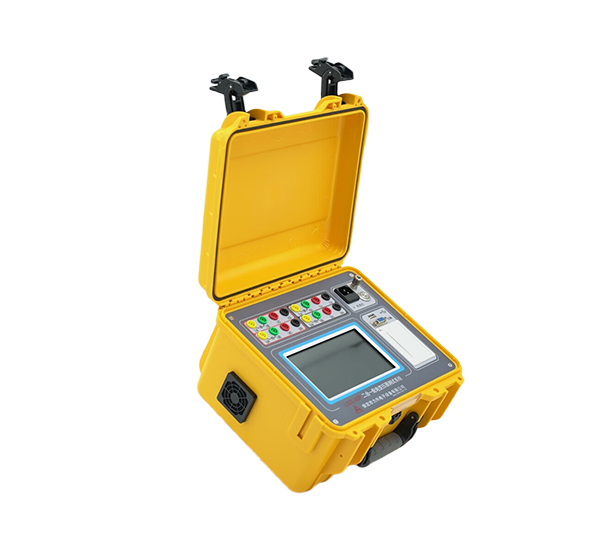

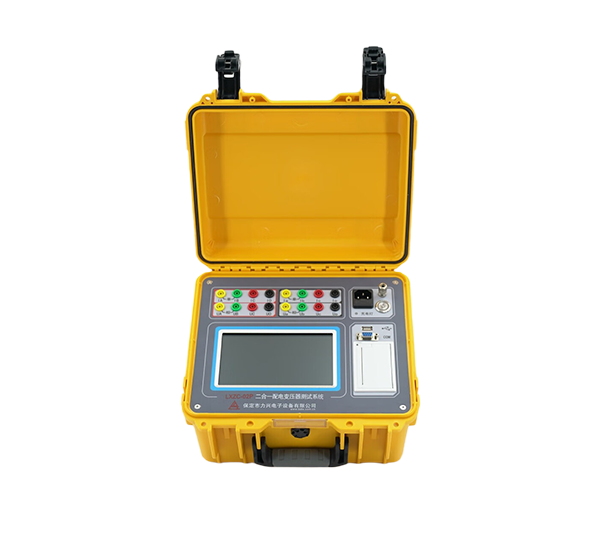

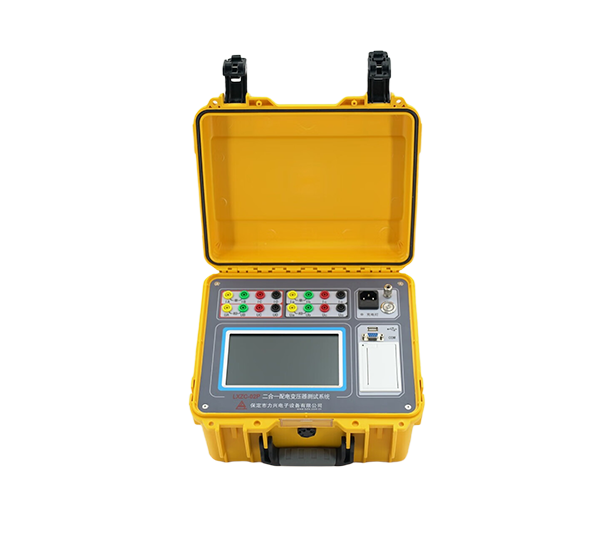

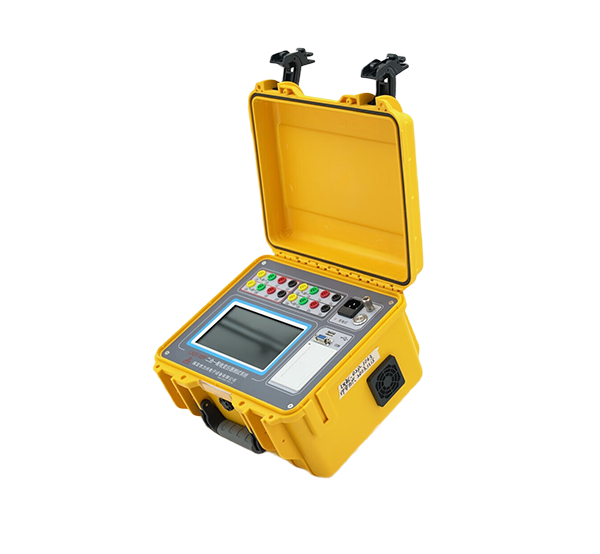

LXZC-02P配電變壓器測試系統(tǒng)
? 智能測試功能：具有輸入一次參數，就可以完成變壓器的各個檔位的直阻、變比測試。智能識別變壓器當前分接位，自動測試出該分接位的變比、直阻數據并保存。能夠智能保存該變壓器已測試過的所有分接位的變比、直阻數據。
? 一次接線、可完成直阻測試、變比測試、智能測試。
? 直阻測試功能，針對Yn型、Y型和△型繞組均可采用三相自動方式測試，并計算出三相不平衡率；最高輸出電流20A，可以滿足配網變壓器的低壓線圈極低阻值的測試。
? 變比測試功能，具有三相、單相、Z型變壓器測試功能；PT/CT變比、極性測試功能；盲測功能。
? 具有多種有線、無線通訊接口，方便儀器功能擴展。
? 儀器采用嵌入式Linux操作系統(tǒng)，具有較高的安全性、流暢性、易用性等。
? 儀器采用A7+M4雙核架構，即滿足測量的實時性，又滿足操作的流暢性。
? 工業(yè)級7寸大屏顯示，清新簡約顯示風格設計，為您創(chuàng)建舒適便捷的人機交互體驗。
? 本儀器采用大容量鋰電池供電，內置充電器。
直阻測試 | |
輸出電流 | 20A、10A、5A、1A、0.1A、≤10mA |
測量范圍 | 20 A檔 0.5mΩ～ 100mΩ 10 A檔 1.0mΩ～ 300mΩ 5 A檔 10 mΩ～ 1.0 Ω 1A檔 200mΩ～ 6.0 Ω 0.1A檔 2.0 Ω～ 60 Ω ≤10mA檔 30 Ω～ 50 kΩ |
準 確 度 | ±(讀數×0.2% + 2個字) |
變比測試 | |
測量范圍 | 0.9～10000 |
準 確 度 | ±(讀數×0.1% + 2個字)(小于等于500) ±(讀數×0.2% + 2個字)(大于500小于等于3000) ±(讀數×0.3% + 2個字)(大于3000) |
分 辨 率 | 0.9～9.9999(0.0001) 10～99.999(0.001) 100～999.99(0.01) 1000～9999.9(0.1) 10000及以上(1) |
使用條件及外形 | |
工作電源 | 內置鋰電池，容量7.8AH |
充電電壓 | AC220V |
使用溫度 | -10℃～50℃ |
相對溫度 | ≤90%，不結露 |
重量/尺寸 | 6.5kg/318×280×204mm |
